橋式三輥閘(KLTZ-102)

  • 產品規格要求
  • 性能/參數
  • 功能特點
  • 機芯結構及原理
  • 規格尺寸圖

技術規格

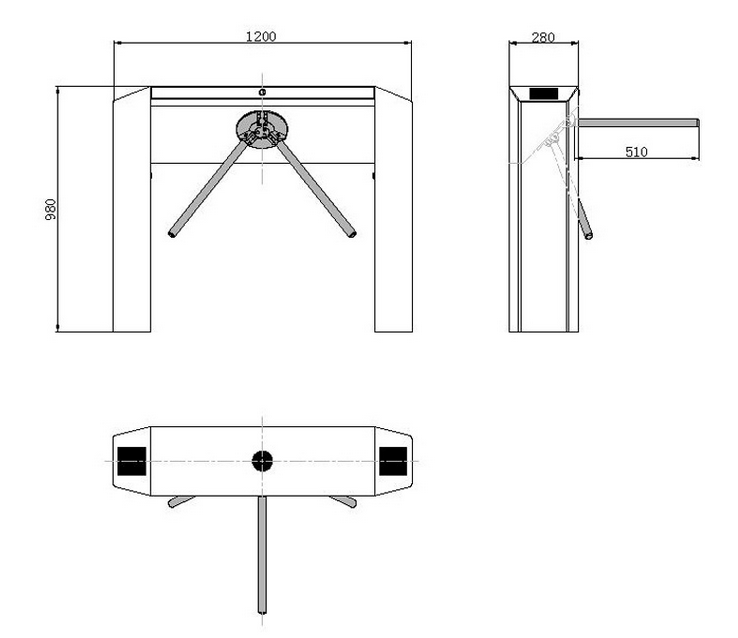

尺寸(毫米mm)與重量(千克kg)

尺寸:1200*280*980mm

重量:65KG

包裝:以木架尺寸為準

主要材料

箱體:SUS304厚1.5mm原廠拉絲雪花砂不銹鋼

機芯:45#鋼+電鍍彩鋅

轉盤:ADC12鋁合金,表面噴砂

閘桿:SUS304或其他不銹鋼

框架:SUS304不銹鋼

通信方式及操作指示

TCP/IP-RG45接口或wife(可選)

顧客顯示屏LED或LCD(可選)

方向指標燈

數據采集設備(用戶選配)

可支持感應卡(ID/IC)/條碼/指紋等采集設備

安裝要求

單相3A,110VG至220V交流電源,接地

網絡綜合布線

請參考工程安裝圖和要求

應用范圍

車站、碼頭、體育場館、風景區、主題公園、智能大廈、政府機關單位、小區、廠區、健身館等檢票管理


機芯性能

電氣及環境

傳動模式:電磁鐵傳感器裝置

安全摸式:斷電自動落桿,通電手動抬桿

解鎖方式:電磁鐵

閘桿長度:500mm

轉動方向:單/雙向(出廠設置)

通道寬度:550-600mm

防止反轉:全程防返轉

設備噪音:≦52db;開關門≦55db

通行速度:常閉模式40人/分鐘;常開模式60人/分鐘

機芯壽命:500萬次

電壓:110V至 240 V交流電(寬電源輸入電壓)

頻率:單相 50Hz 至 60Hz

工作電壓:DC24V

電流:靜態 300mA;動態3A(最大工作電流)

操作溫度:-20 至 70°C

存放溫度:-40 至 80°C

相對濕度:非凝固狀態下 5% 至 95%

防水防塵:系統級IP41 / 電氣部分IP65





1、采用專屬技術,無損機械結構機電一體化智能機芯,模塊化設計,機芯表面采用防銹防腐處理,

   經久耐用,行業首創;

2、閘機主板核心處理器采用工業級,啟動速度快,抗高底溫性能穩定;

3、具有自動復位功能,開閘有效時間(預設8秒)內未通行,閘機自動恢復到鎖定狀態(可接入取

   消本次通行功能,提高通行效率);

4、在檢票過程中游客刷有效票/卡時,游客推動閘桿到45度后自動旋轉,并具有防反轉作弊功能;

5、檢票控制器采用工業級ARM9,嵌入式wince系統,開放式開發平臺,預留無限升級需求;

6、支持RS232、VGA、LVDS多種顯示屏輸出接口;

7、支持真人語音提示功能(可提示各種票類信息);

8、采用工業級開關電源,確保供電系統穩定可靠;

9、票務檢票控制與閘機主控直線連接,沒有延時要求;

10、檢票控制板載5個USB接口,5個RS232串口;

11、獨立的雙核電源電路,保證系統的穩定運行;

12、10m/100m自適應網絡接口,有效提高驗票速度。

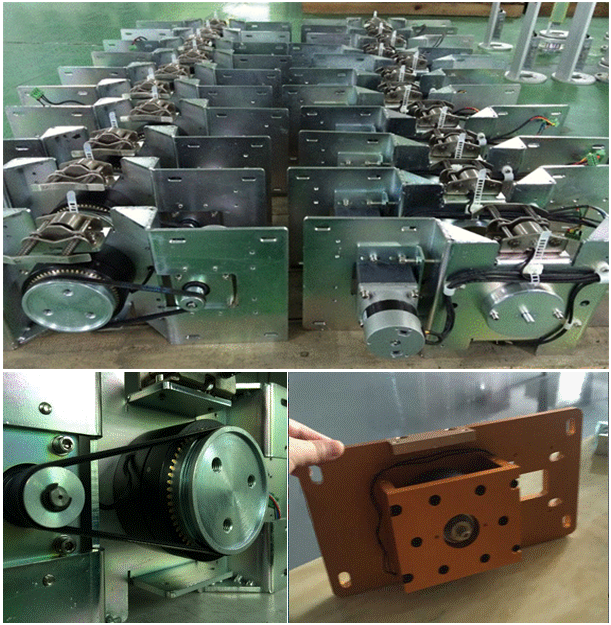

1、機芯主要由電磁離合器制動、編碼器控制、電磁鐵落桿、伺服電機皮帶驅動;

2、當三輥閘驅動板(以下稱驅動板)接收到開閘信號,電機驅動閘桿旋轉5°,提示可通行,通行觸

   碰后自動旋轉120°定位,完成一次正常通行;

3、隨著主軸的轉動,持續給編碼器位置信號,定位精準,明確行人已通過,完成動作;

4、非法闖入時,有編碼器感應后,給電磁離合器信號,完成嚙合,達到禁止通行的作用;

5、斷電時,電磁鐵對落桿裝置機械傳動,達到落桿效果, 形成無障礙通行。
